Комплекс радиоэлектронной борьбы (РЭБ) «РЕБУС – 4» (далее станция «РЕБУС-4») предназначена для защиты объектов, автотранспорта (колонн), личного состава а также для защиты площадных объектов большой площади (аэродромов, полигонов, парков), сельскохозяйственной и другой техники при проведении полевых работ, работ по разминированию от ударных беспилотных летательных аппаратов (БПЛА) и дронов разведки (типа FPV, MAVIC/AUTEL).
Диапазон частот работы: 240-1020 МГц, 1700-2800 МГц, 3300-3500 МГц, 5100-5300 МГц, 5680-5900 МГц
Суммарная выходная мощность станции до 2800 Вт.
Потребляемый ток изделия:
Дальность подавления: *
– разведывательные БпЛА – до 5000 (пять тысяч) м.;
– ударные БпЛА – до 1000 (одна тысяча) м.
Время непрерывной работы станции от внешнего источника от промышленной сети – непрерывно.
Общий вес нетто – 306,5 кг.

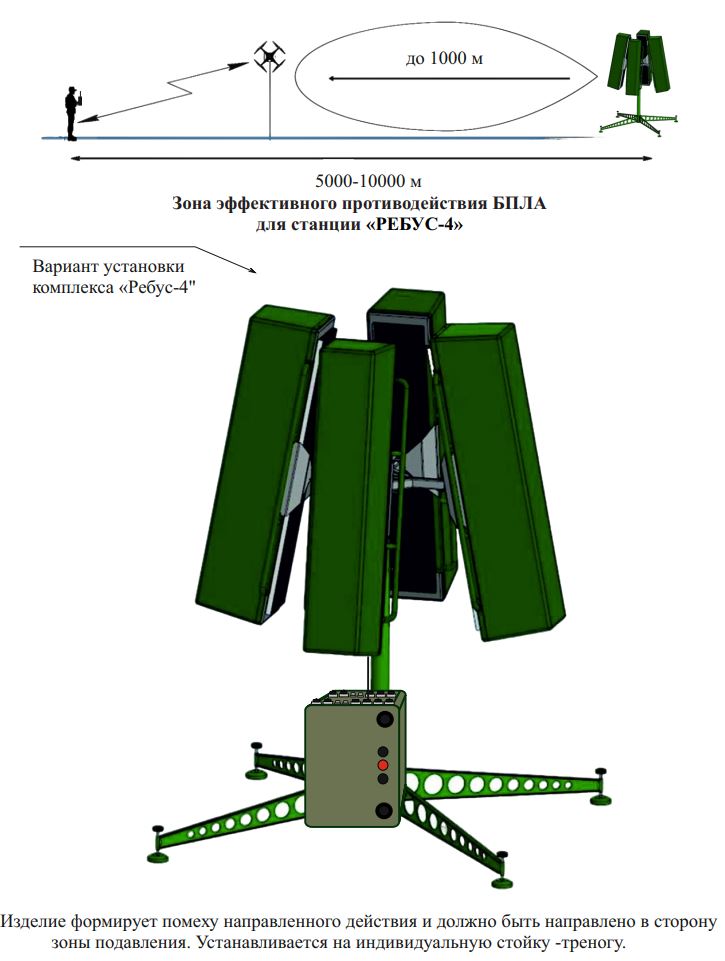

Комплекс радиоэлектронной борьбы (РЭБ) Ребус - 4 предназначен для защиты стационарных объектов, колонн автотранспорта, личного состава, а так же защиты площадных объектов большой площади (аэродромов, полигонов, парков, полей), сельскохозяйственной и другой техники при проведении полевых работ, работ по разминированию и др. от ударных и разведывательных беспилотных летательных аппаратов (БпЛА) и дронов разведки (типа FPV, MAVIC/AUTEL).

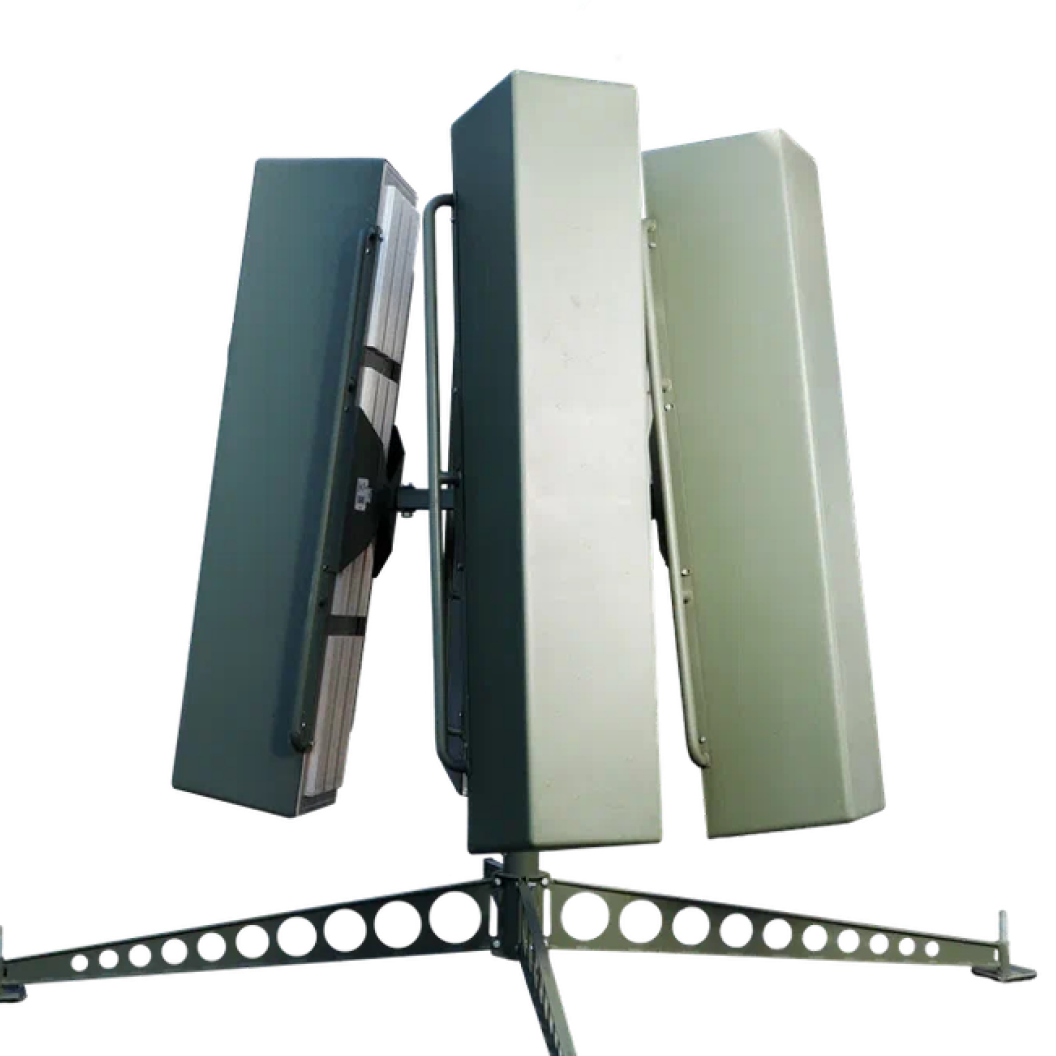

Изделие представляет собой 4 (четыре) моноблока с направленными антеннами, состоящих из 12 (двенадцати) генераторов активных помех, выходной мощностью по 50-60 Вт каждый.
Купола моноблоков изготовлены из армированного радиопрозрачного материала собственного производства, покрытого радиопрозрачной краской.
Конструкция и применяемые материалы позволяют обеспечить защиту основных блоков и систем от механических повреждений во время длительной эксплуатации в различных погодных условиях.
Размещается по месту на крестообразном основании.
Питание устройства осуществляется от источника трехфазного напряжения 380 В, 50 Гц (с использованием двух фаз 220в).
Включение (выключение) питания станции осуществляется путем нажатия кнопки «Пуск» на ПУ или на стационарном блоке питания.
Диапазон частот работы: 240-1020 МГц, 1700-2800 МГц, 3300-3500 МГц, 5100-5300 МГц, 5680-5900 МГц
Суммарная выходная мощность станции до 2800 Вт.
Потребляемый ток /потребляемая мощность:
- источник промышленного напряжения 220 В (2 фазы), по 15А на каждую фазу
- источник промышленного напряжения 380 В (3 фазы), по 10А на каждую фазу
Ширина диаграммы направленности по углу места: 50 (пятьдесят) градусов.
Дальность подавления: *
- разведывательные БПЛА – до 5000 (пять тысяч) м.;
- ударные БпЛА – до 1000 (одна тысяча) м.;
Время непрерывной работы станции от внешнего источника
от промышленной сети – непрерывно.
Температура работы изделия (подтвержденная) – 50 ℃ + 40 ℃.
Размер изделия:
Моноблок - 2000х400х440 мм;
Стационарный щит питания - 500х400х220 мм;
Крестообразное основание - 3000х3000 мм;
В собранном виде:
Высота - 2500 см
Площадь - 4,5 м. квадр. (на поверхности).
Блок питания 220В 60А: 300х210х150 мм.
Крестообразное основание – 3000х3000 мм;
В собранном виде:
Высота 2500 см;
Площадь – 4,5 м. квадр. (на поверхности).
Вес изделия:
Моноблок 1 шт. – 40 кг (общих вес моноблоков 160 кг);
Стационарный щит питания – 23,9 кг;
Крестообразное основание – 120 кг;
Пульт управления с кабелем – 2,6 кг;
Общий вес нетто – 306,5 кг.
Моноблок с кабелем подключения 2.5 метра - 4 шт.
ПУ с кабелем 20 м - 1 шт.
Кабель с ПУ 4 (четыре) метра - 1 шт.
Тренога (кронштейн в комплекте) - 1 шт.
ПН 220/24В 60А - 1шт.
1. Извлечь изделие из коробки, проверить комплектность изделия согласно паспорту.
2. Проверить целостность корпуса комплекса внешним осмотром.
3. Установить комплекс на стационарный объект при помощи кронштейна-треноги.
4. Подключить кабель питания к сети 380 В через прилагаемые разъемные соединители (к двум отдельным фазам 220 В).
5. Подключить кабели станции к ПН.
6. Нажать кнопку подачи питания (верхняя).
7. Нажать кнопку подавления (кнопка загорится) на ПН – изделие работает на излучение.
8. Нажатие красной кнопки на пульте управления дублирует кнопку подавления на ПН.
При включенном изделии ЗАПРЕЩЕНО подходить (находиться) ближе 15 метров к станции в створе направленности.
Не допускать попадания грязи, песка и влаги в разъемные соединения.
Изделие имеет большие габариты и вес. Соблюдайте осторожность при установке.
Изделие запитывается от промышленного питания, избегайте поражения электрическим током.
Гарантия предоставляется производителем на 12 месяцев.
Производитель гарантирует работоспособность изделия и обязуется произвести гарантийный ремонт или замену устройства в случае выхода
из строя в течение гарантийного срока при условии соблюдения Потребителем условий эксплуатации, транспортирования и хранения.
Производитель оставляет за собой право вносить изменения
в конструкцию, частотный диапазон, и эксплуатационные характеристики изделия с целью улучшения его технических характеристик
и надежности.
При поломке изделия, ЗАПРЕЩЕНО вскрывать и проводить иные ремонтные работы.
В случае вскрытия корпуса, самостоятельного ремонта, вмешательства в конструкцию производитель снимает с себя
гарантийные обязательства!
Примечание:
• дальность подавления БПЛА зависит от удаления оператора от БПЛА, наличия ретранслятора у противника, рельефа местности, погодных условий и т.п., поэтому при работе с комплексами РЭБ любых производителей - дальность подавления величина не постоянная!
