Тактическая переносная станция противодействия БПЛА «Капюшон», модель ТП 4-50Б предназначена для защиты личного состава от ударных беспилотных летательных аппаратов (БПЛА) и дронов разведки (типа FPV, MAVIC/AUTEL).
Диапазон частот работы: 400-640 МГц; 2300-2500 МГц; 5680-5900 МГц.
Суммарная выходная мощность станции до 20 Вт.

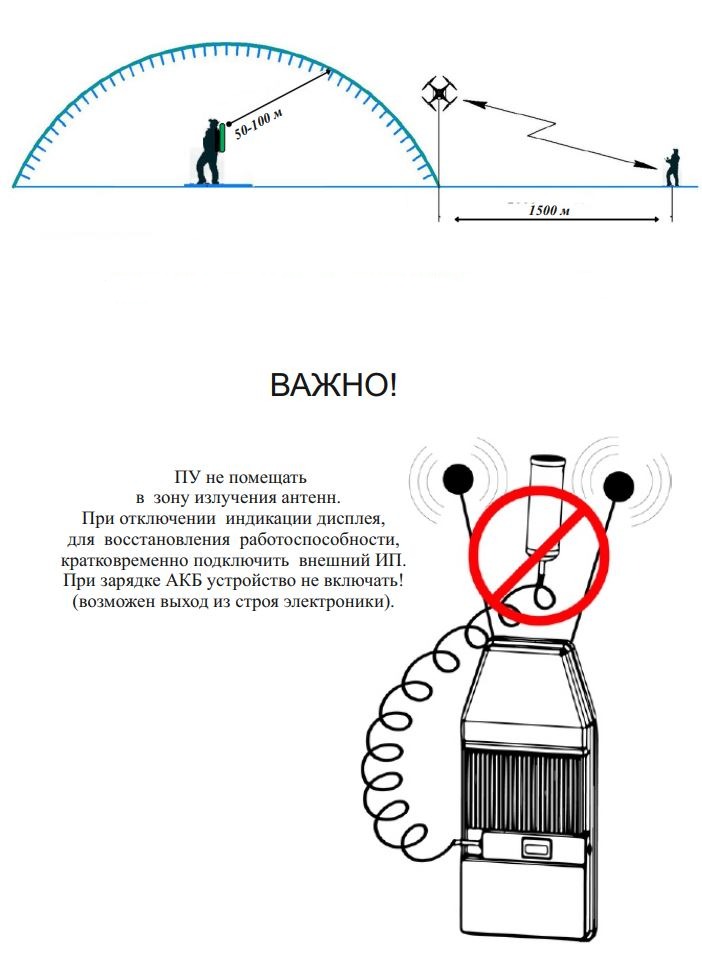

Дальность подавления – от 50 до 100 метров (при удалении оператора 1500 м.).
Аккумуляторная батарея – Li-ion (литий-ионная) емкостью 50 Ач, напряжением 12 В.
Время непрерывной работы станции до 8 (восьми) часов.
Размер изделия – 550х 200х 70 мм. (без учета длины рогов 10-12 см)
Вес изделия: брутто – 7 кг, нетто – 5,1 кг
Станция противодействия БПЛА «Капюшон» Рюкзак ТП 4-50Б предназначeна для зaщиты личного состава от БПЛА типa FРV (дрoнoв-кaмикадзе), и дронов типа Mavic Autel co
сбросами.
Корпус станции изготовлен из армированного радиопрозрачного материала, покрытого радиопрозрачной краской.
Конструкция станции и применяемые материалы позволяют обеспечить защиту основных блоков и систем от механических повреждений во время длительной эксплуатации в различных погодных условиях.

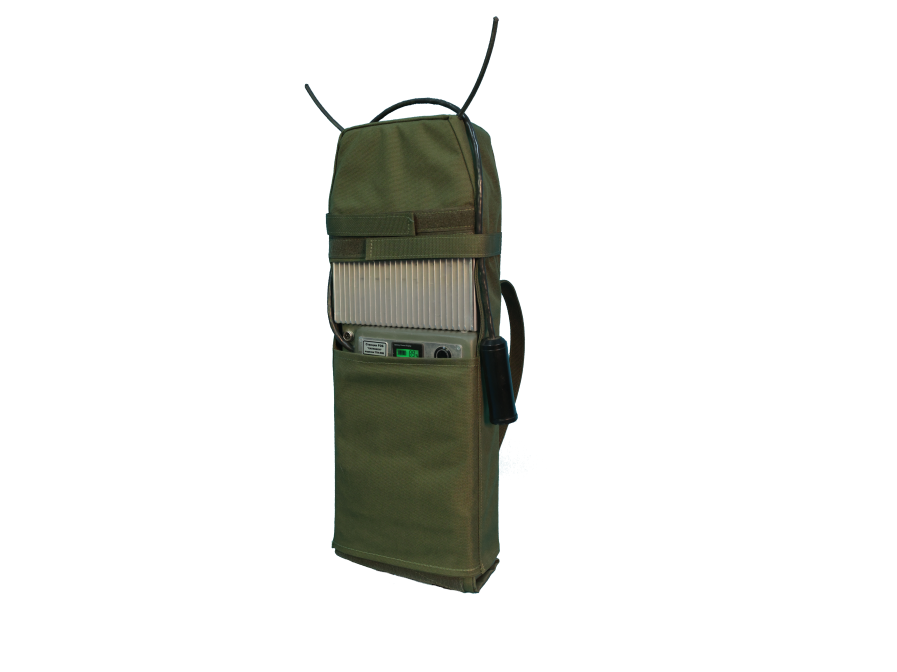

Для удобства переноски изделие помещено в индивидуальную сумку-рюкзак, оборудованную системой Молли, для изготовления сумок-рюкзаков применяется ткань КОРДУРА 1000 Денье. Цвет сумки-рюкзака – мультикам, мох, олива, хаки.

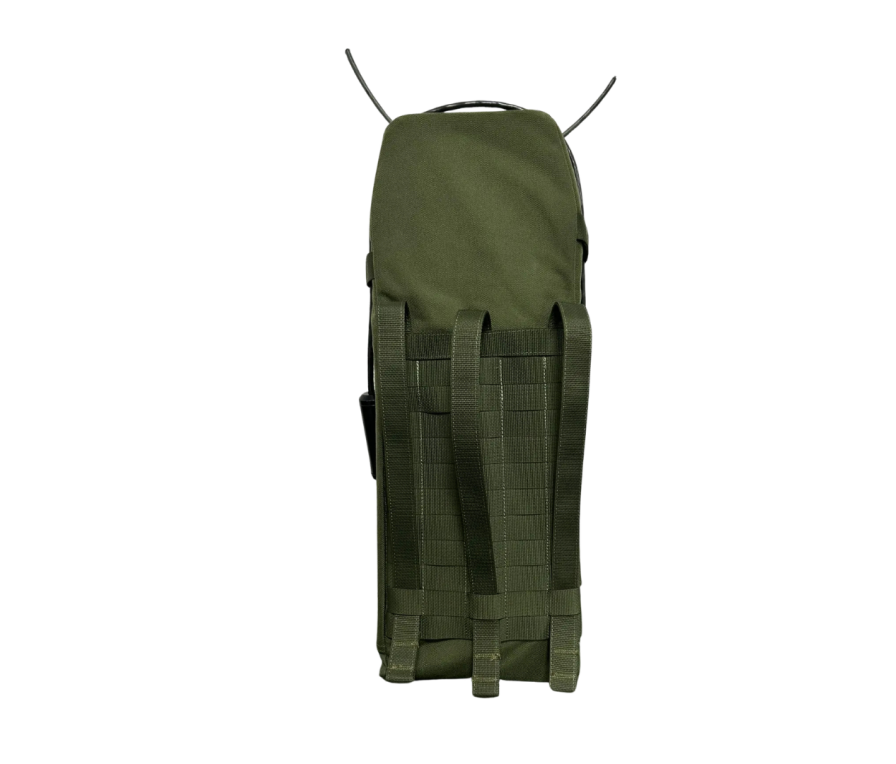

Крепится (размещается) с помощью системы Молли на средствах индивидуальной бронезащиты (СИБЗ), на рюкзаке (в рюкзаке).
Питание устройства осуществляется от встроенной в изделие аккумуляторной батареи, которая находится внутри встроенного экрана для минимизации помех антенной группе.
Установлена защита от полного разряда аккумуляторной батареи.
Включение (выключение) питания станции осуществляется путем нажатия кнопки
на изделии либо на пульте управления (длина кабеля 80 см).
Название станции Капюшон зарегистрировано в госреестре, свидетельство №1086620 от 14.02.2025 года.
Диапазон частот работы: 400-640 МГц; 2300-2500 МГц; 5680-5900 МГц.
Суммарная выходная мощность станции до 20 Вт.
Дальность подавления – от 50 до 100 метров (при удалении оператора 1500 м.).
Аккумуляторная батарея – Li-ion (литий-ионная) емкостью 50 Ач, напряжением 12 В.
Время непрерывной работы станции до 5 (пяти) часов.
Температура работы изделия (подтвержденная) – 20 ℃ + 40 ℃.
Размер изделия – 550х 200х 70 мм. (без учета длины рогов 10-12 см)
Вес изделия: брутто - 7 кг, нетто - 5,1 кг
Размер упаковки – 770х220х110 мм.
Станция ТП 4-50Б с кабелем и пультом управления - 1 шт;
Зарядное устройство от сети 220 В - 1 шт;
Кабель подключения к источнику питания 12 В типа разъем "Крокодилы" -1 шт.
1. Извлечь изделие из коробки, проверить комплектность изделия согласно паспорту.
2. Проверить целостность корпуса станции внешним осмотром.
3. Не корпусе станции находится:
- индикатор контроля заряда батареи;
- разъем подключения зарядного устройства;
- кнопка включения станции с подсветкой;
- пульт управления с кнопкой, на кабеле (длина 80 см) вмонтированном в корпус станции;
- радиатор охлаждения.
4. После проверки изделия, поместите изделие в сумку-рюкзак и при необходимости прикрепите к СИБЗ (рюкзаку и т.д.).
5. Изделие готово к работе.

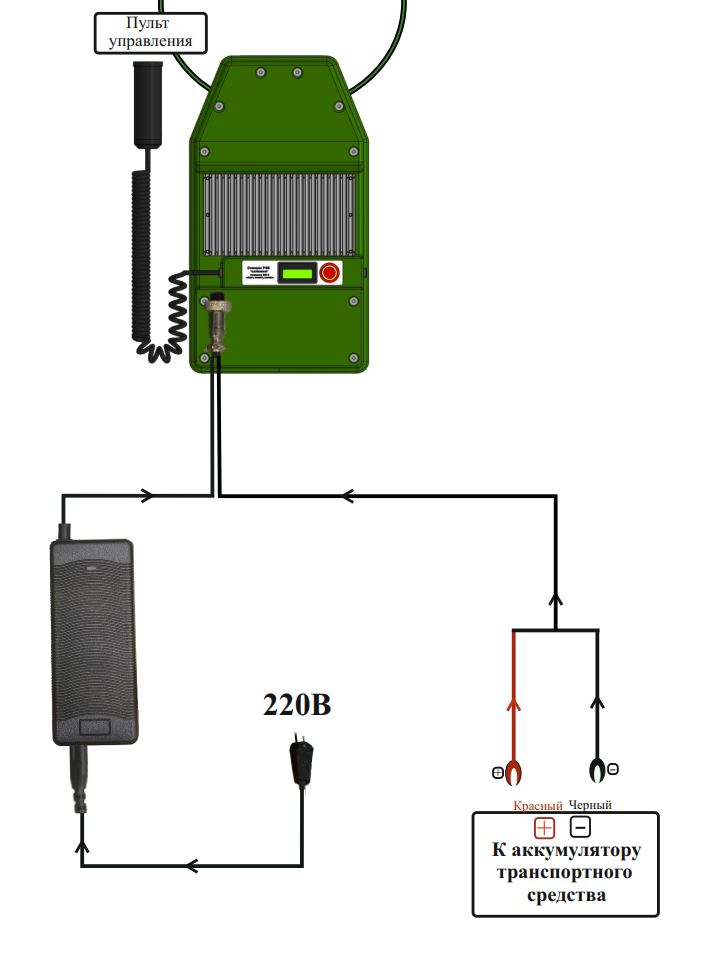

Порядок зарядки АКБ
1. Достать зарядное устройство.
2. Подключить к станции через разъем.
3. Подключить ЗУ к сети питания 220 В.
4. Начать зарядку.
В случае отсутствия промсети, использовать кабель подключения к автомобильному аккумулятору соблюдая полярность (красный – плюс, черный – минус).
- подключить кабель АКБ через разъем к станции;
- подключить контакты к АКБ автомобиля;
5. Емкость заряда АКБ идентифицируется на индикаторе заряда.
6. По окончании зарядки АКБ отсоедините ЗУ от промсети (кабель от автомобильного АКБ), отсоедините кабели от станции.
7. Изделие готово к работе.
ВНИМАНИЕ ВАЖНО!
В связи с технической невозможностью разместить антенны большинства частотных диапазонов в одном изделии, для достижения максимального эффекта РЭБ необходимо использовать станции ТП 4-50А и ТП 4-50Б одновременно.
Если отсутствует шильдик на лицевой панели станции с ее маркировкой, то у ТП 4-50Б в верхней части есть две антенны длиной 10-13см.
ЗАПРЕЩЕНО включать станцию во время зарядки аккумуляторной батареи через зарядное устройство 220-12В.
Не помещайте пульт управления между антеннами во время работы станции.
С осторожностью использовать в непосредственной близости
от легковоспламеняющихся предметов (в том числе мукомольные, угольные, сахарные
и нефтегазовые предприятия) - ВЗРЫВООПАСНО.
Не пытаться демонтировать радиатор охлаждения это приведет к выходу из строя станции.
Ограничить нахождение включенного изделия у Вас за спиной либо на коленях.
Гарантия предоставляется производителем на 12 месяцев.
Изготовитель гарантирует работоспособность изделия и обязуется произвести гарантийный ремонт или замену устройства в случае выхода из строя в течение гарантийного срока при условии соблюдения Потребителем условий эксплуатации, транспортирования и хранения.
Производитель оставляет за собой право вносить изменения в конструкцию, частотный диапазон, и эксплуатационные характеристики изделия
с целью улучшения его технических характеристик и надежности.
При поломке изделия, ЗАПРЕЩЕНО вскрывать и проводить иные ремонтные работы.
В случае вскрытия куполов и корпусов комплексов РЭБ НПО КИЛОВАТТ, гарантия на это изделие распространяться не
будет.
