В этой статье простым и понятным языком расскажем о том, как правильно установить и подключить станцию радиоэлектронной борьбы разработки НПО «КИЛОВАТТ» на различную технику. Какие самые частые ошибки при подключении станции к автомобилю. А также ответим на некоторые вопросы, связанные с проверкой работоспособности станции РЭБ.

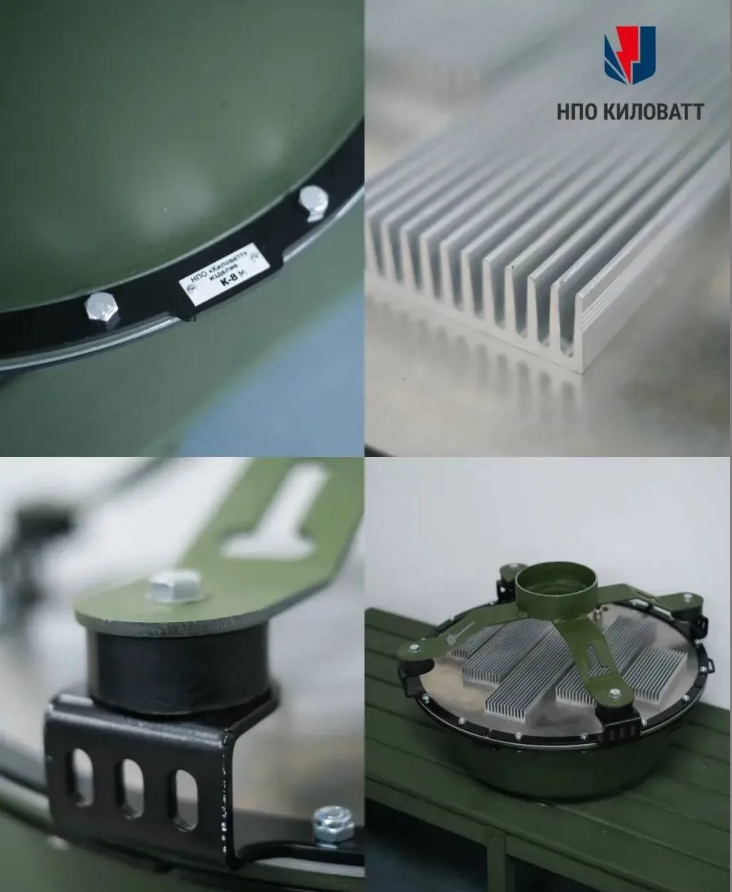

Как правильно и надежно установить и подключить станцию РЭБ на транспортное средство
В теории всё просто. Но большинство станций РЭБ работают от 24В, а техника, на которую их ставят — например, легковые автомобили, квадроциклы или катера — часто выдает только 12В.
При подключении к бытовой сети 220 В (либо электростанции) возникают те же требования. И вот здесь без надежного преобразователя — никак.
Почему это важно?
Без нормального питания:
Комплексы «падают» (снижается мощность излучения)
Появляются сбои коммутации
Нарушается температурный режим работы
Как следствие, электроника выходит из строя.

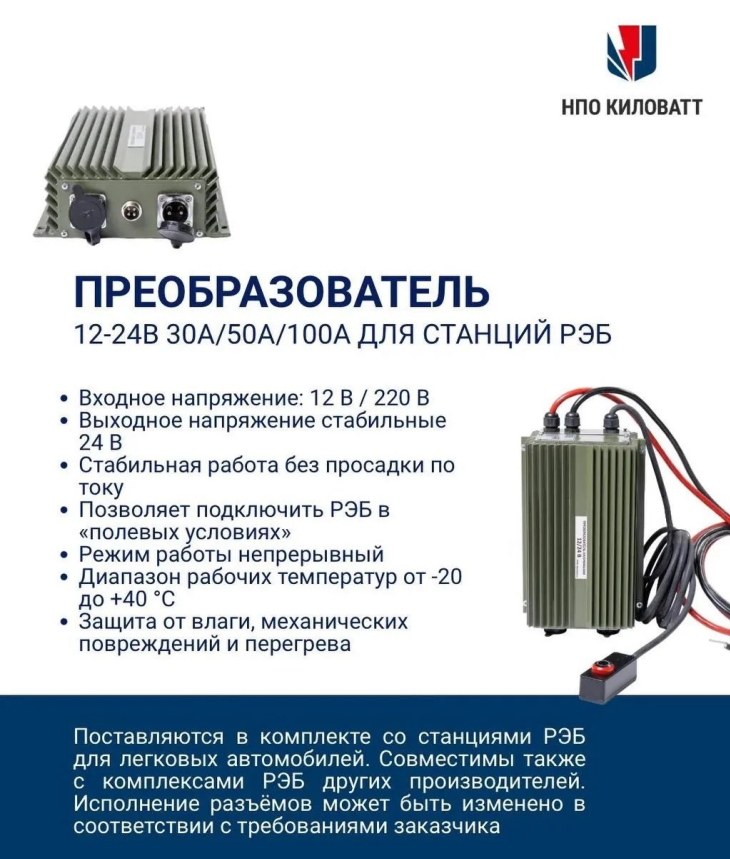

Что дает использование преобразователей:
Преобразует 12В (либо 220В) в стабильные 24В
Держит нагрузку без просадки по току
Позволяет подключить РЭБ без переделки техники в «полевых условиях»
Работает непрерывно, без ограничений по времени при температуре от -20 до +40 °C, защищен от влаги, механических повреждений и перегрева
Наши преобразователи подходят не только для станций РЭБ НПО «КИЛОВАТТ», но и совместимы с комплексами РЭБ других производителей.
Разъёмы можем изменить под ваши задачи.
Как избежать ошибок при подключении станции к авто
Если станция РЭБ не включается или работает нестабильно, причина не всегда в неисправности оборудования.
На практике большинство таких случаев связано с ошибками подключения и устраняется за несколько минут.
Мы собрали самые частые причины, с которыми сталкиваются в полевых условиях:

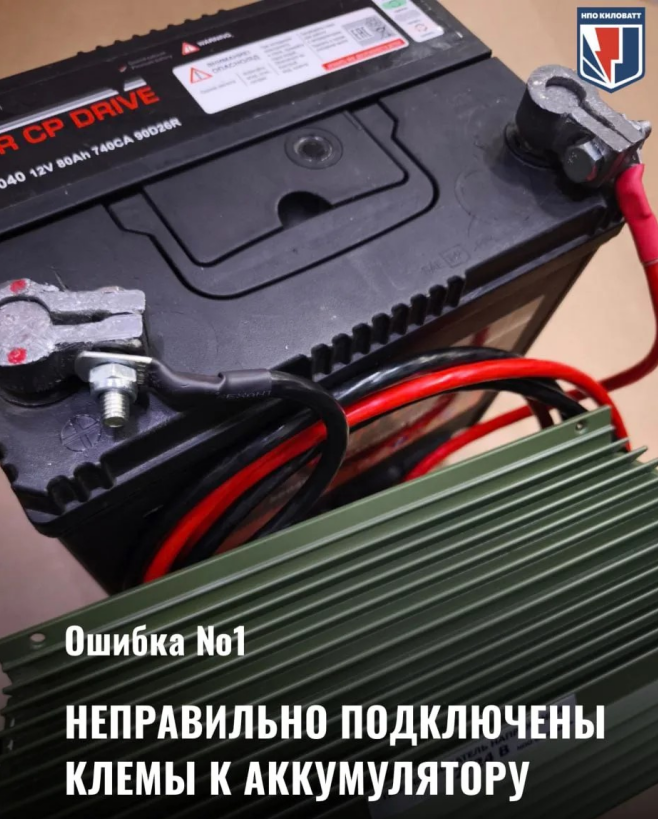

– неправильно подключены клеммы к аккумулятору;

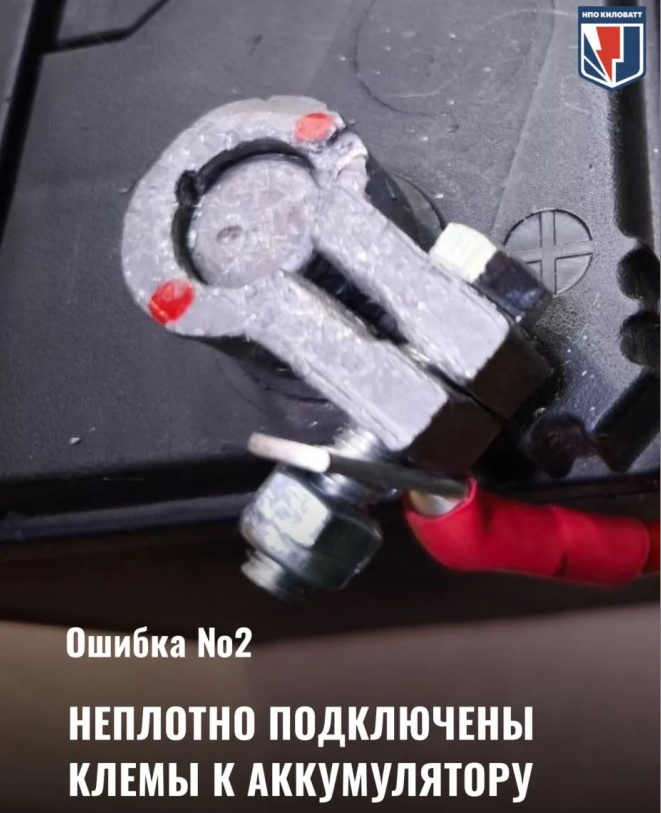

– неплотно подключены клеммы к аккумулятору;

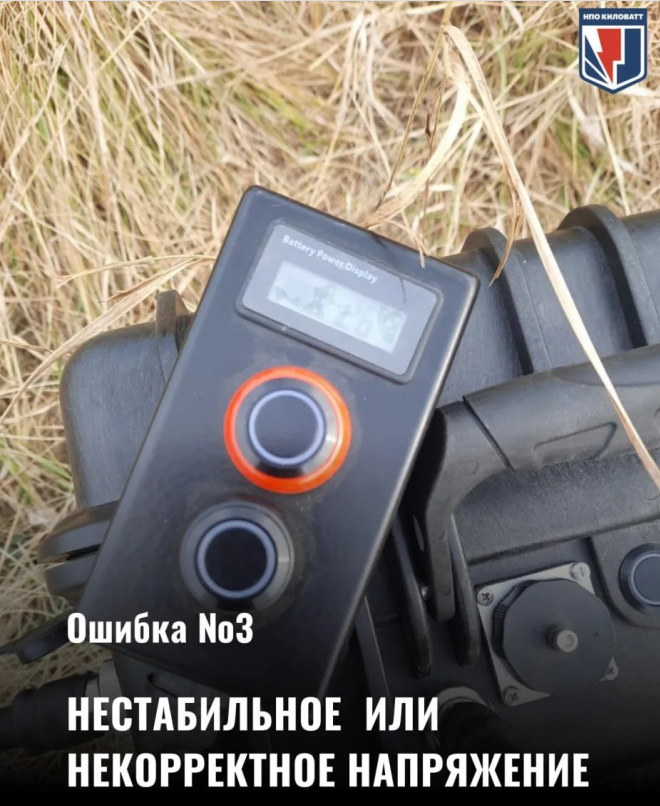

– нестабильное или некорректное напряжение;

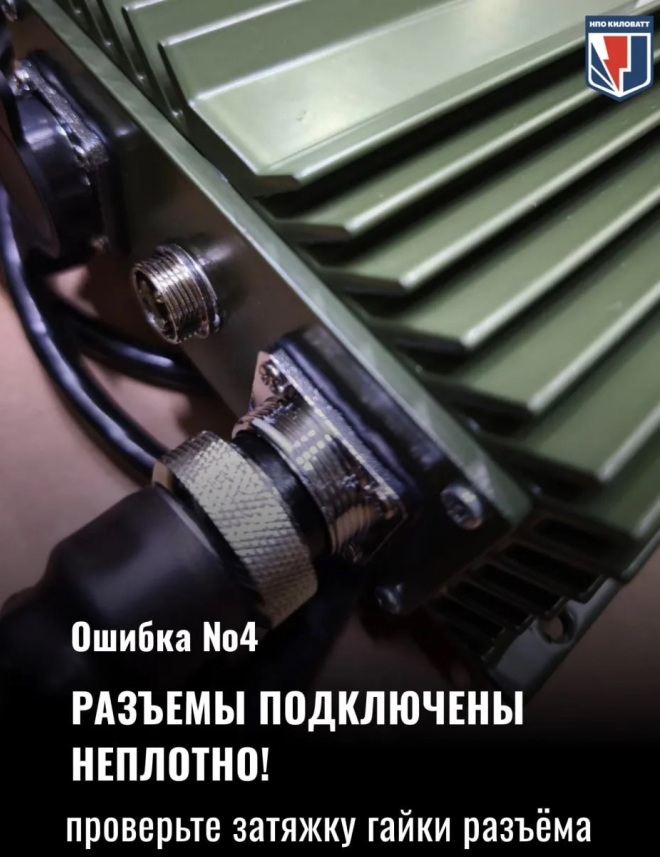

– разъемы подключены неплотно (необходимо проверить затяжку гайки разъема);

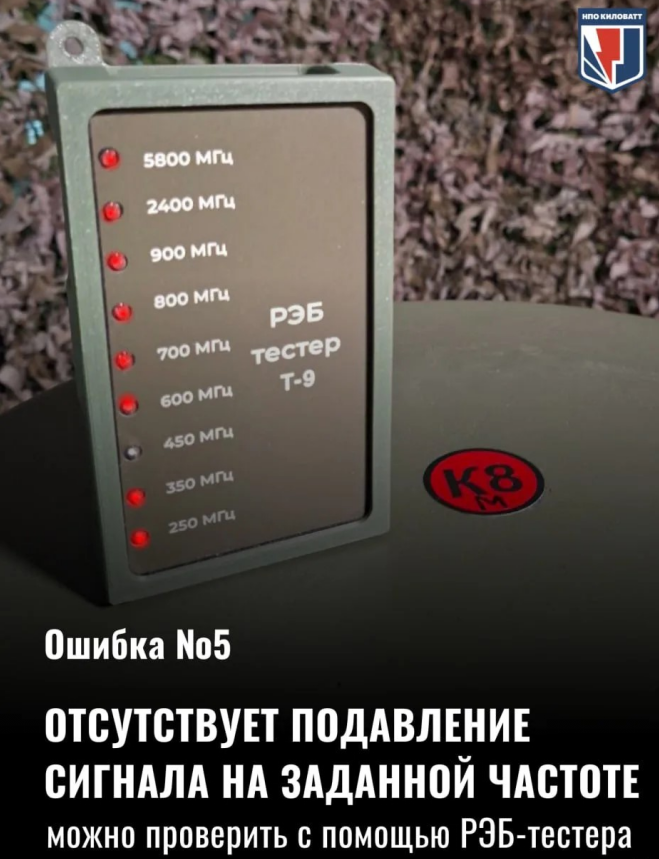

– отсутствует подавление сигнала на заданной частоте (можно проверить с помощью РЭБ-тестера).
Используйте информацию при проверке своего оборудования — это сэкономит время и поможет быстро вернуть станцию в рабочее состояние.
Наши станции РЭБ укомплектованы паспортами с подробными схемами правильного подключения.

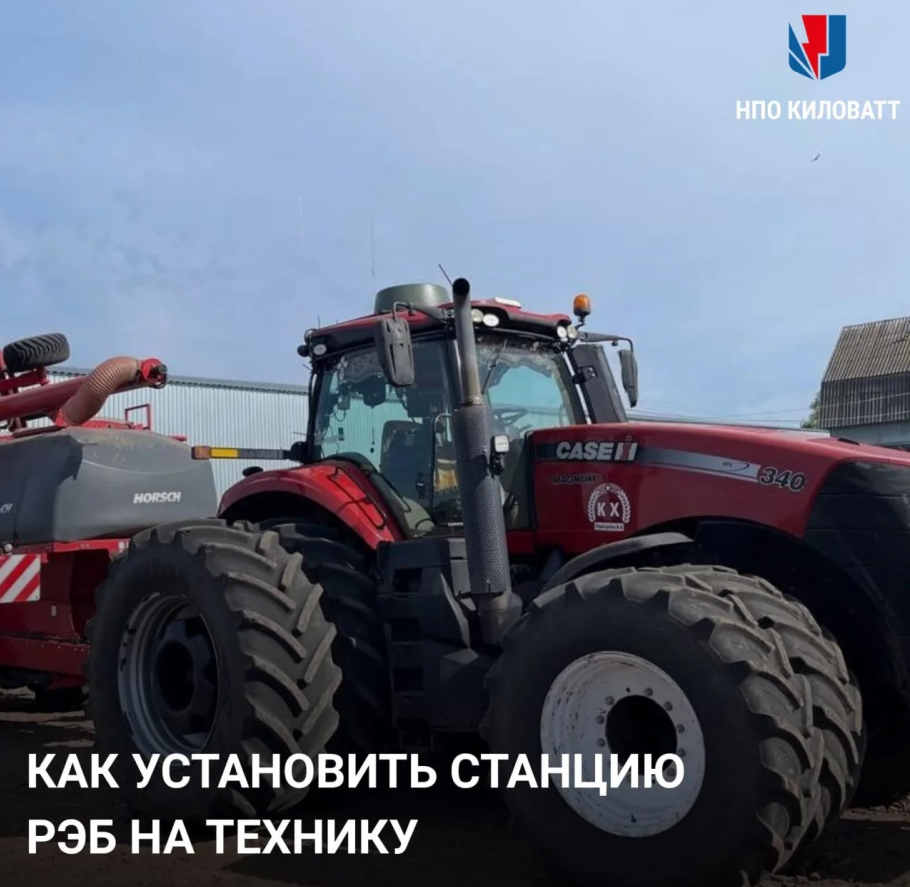

Как правильно установить РЭБ на сельскохозяйственную технику. Рабочая схема
Эффективность РЭБ в поле начинается с правильного питания и подключения. Ошибки на этом этапе приводят к нестабильной работе и потере эффективности.
▪️ Техника с бортовой сетью 24 В
Самый простой и надежный вариант: подключите станцию через коммутатор 24–24 В. Рекомендуем заранее установить коммутатор на каждую единицу техники, чтобы в сезон было проще и быстрее переустановить станции между машинами — без дополнительных доработок.
▪️ Техника с бортовой сетью 12/24 В
Если коммутатор не установлен, используется преобразователь 12–24 В. Он обеспечивает корректное питание станции и стабильную работу оборудования в полевых условиях.
▪️ Если одну станцию нужно использовать на нескольких машинах
Оптимальное решение:
— на вторую единицу техники устанавливается дополнительный преобразователь 12–24 В или коммутатор 24–24 В
— при необходимости станция снимается и переносится без преобразователя
— подключение выполняется к уже установленному блоку питания
— наши станции РЭБ на магнитных креплениях: демонтаж и установка производится за несколько минут.
Это позволяет оперативно перераспределять защиту от БПЛА между техникой в зависимости от задач посевной или уборочной.
Сколько проработает РЭБ от штатного аккумулятора на заглушенном автомобиле?
Это вопрос, который регулярно возникает в реальных условиях. Автомобиль не всегда может стоять заведенным: топливо нужно беречь, заметность — снижать, а станция РЭБ должна быть готова к работе именно в тот момент, когда защита действительно нужна.
Поэтому РЭБ важно рассматривать не отдельно, а как часть рабочей схемы: питание, обнаружение угрозы и своевременное включение станции.
Если держать РЭБ включенной постоянно, заряд расходуется быстрее — особенно когда двигатель заглушен, а питание идет от штатного аккумулятора. Намного эффективнее выстраивать систему так, чтобы станция включалась сразу после обнаружения угрозы. Для этого используется автоматический обнаружитель дронов: он фиксирует сигнал и в течение нескольких секунд включает станцию РЭБ на подавление.
Отдельная задача — обеспечить стабильное питание. Источник постоянного напряжения ИП-24/100 предназначен для питания внешних потребителей постоянным током 24 В. Он размещен в ударопрочном кейсе, позволяет подключать до четырех потребителей одновременно, включается кнопкой на кейсе или с пульта управления, а внутри установлен зарядный блок 220 В / 30 А. Такое решение помогает организовать питание оборудования без постоянной работы двигателя автомобиля.
Главная мысль простая: РЭБ должен быть не просто включен, а сработать тогда, когда это действительно нужно.
В реальных условиях важны не только мощность станции и антенны, но и вся схема работы: питание, обнаружение и быстрое включение. При этом сама станция может быть полностью исправной, но из-за неграмотного размещения, неправильного подключения или ошибок в схеме питания работать заметно хуже.
НПО «КИЛОВАТТ» предлагает решения, которые позволяют выстраивать такую схему комплексно. Мы также проводим бесплатную диагностику станций РЭБ любых производителей.
На фото установлены две станции РЭБ «КАПЮШОН». Почему выбран именно такой вариант размещения и как правильно устанавливать станции РЭБ?
Подготовили инструкцию: «4 ошибки при установке станции РЭБ, из-за которых она работает хуже».
4 ошибки при установке станции РЭБ, из-за которых она работает хуже
Станция РЭБ может быть полностью исправной, но из-за неграмотного размещения работать заметно хуже ожидаемого. Как не допускать явных ошибок, которые могут стоить слишком дорого.
-
Станция установлена слишком низко или экранируется рельефом и препятствиями
Место установки напрямую влияет на работу станции. Если рядом находятся техника, металлические конструкции, строения, деревья или рельеф закрывает сектор, эффективность может снижаться.
Ошибка: установить станцию “куда проще”, без учета мест, где она будет лучше работать.
Что важно: выбирать место установки с учетом обзора, препятствий и рабочей зоны.
-
Нет контроля состояния аккумулятора
Станция РЭБ требует стабильного питания. Если станция подключена к автомобилю или к аккумулятору, важно контролировать уровень заряда и знать, сколько оборудование сможет работать при заглушенном двигателе.
Приведем ориентировочную формулу:
Если мы эксплуатируем станцию РЭБ с выключенным двигателем, то рассчитываем только на аккумулятор автомобиля. При этом аккумулятор автомобиля практически никогда не бывает заряжен на 100%. В среднем можно ориентироваться на 60–70% заряда.
Например, если на автомобиле установлен аккумулятор 90 А·ч, то при 70% заряда это примерно 60 А·ч на 12 В. Если станция потребляет 40 А от 12 В, то в непрерывном режиме она проработает примерно 1,5 часа.
Ошибка: включить станцию РЭБ и не контролировать питание аккумулятора.
Что важно: заранее выбирать источник питания и рассчитывать реальный запас работы оборудования, а не ориентироваться на свои ощущения.
-
После установки станции не проверили результат
Включенная станция РЭБ — это еще не гарантия того, что она работает эффективно.
После установки необходимо проверить:
— не мешают ли работе препятствия;
— стабильно ли питание;
— соответствует ли место размещения поставленной задаче.
Ошибка: считать монтаж завершенным сразу после включения станции РЭБ.
Что важно: проверять работу станции в реальных условиях, а не только по индикации включения. Для такой проверки можно использовать РЭБ-тестер, который подходит для оборудования различных производителей.
-
Станции направленного действия используются неправильно
Если используются станции РЭБ направленного действия, такие как «Штора» или «Ребус», важно обращать внимание на направление антенн.
Антенны должны быть ориентированы под конкретную задачу и под нужный сектор. Если направить их “на глаз”, часть ресурса станции будет уходить не туда, где он действительно нужен.
Ошибка: установить станцию, развернуть антенны как удобно и не проверить фактический результат.
Что важно: понимать, какую именно зону необходимо закрыть и куда реально направлена антенная часть.
Важно: при производстве мы можем настроить антенны под ваши задачи заранее.
Коротко:
Чтобы станция РЭБ работала эффективно, важно проверить 4 вещи:
— где установлена станция;
— что находится вокруг и не мешает ли это работе;
— как организовано питание и какой реальный запас заряда аккумулятора;
— проверен ли результат после установки, включая направление антенн у станций РЭБ направленного действия.
Нужна ли настройка РЭБ?
Отвечаем на частый вопрос, который задают в личные сообщения.
Если коротко: настройка станций РЭБ не понадобится, если решение изначально подобрано под задачу и условия применения.
Наши изделия разрабатываются таким образом, чтобы их можно было быстро установить, подключить и ввести в работу без сложной настройки. Это особенно важно в условиях, где нет времени на длительную подготовку и чтение десятков листов инструкций, а оборудование должно начать работать сразу после распаковки из коробки.
Основная настройка выполняется не заказчиком в момент эксплуатации, а нашими специалистами на этапе подбора и подготовки решения.
Заранее уточняется, где именно и как будет использоваться станция РЭБ, на какой технике или объекте она будет установлена, и под эти условия подбирается рабочая конфигурация: от частот подавления до комплектации.
Эффективность РЭБ на объекте: что проверяют на практике

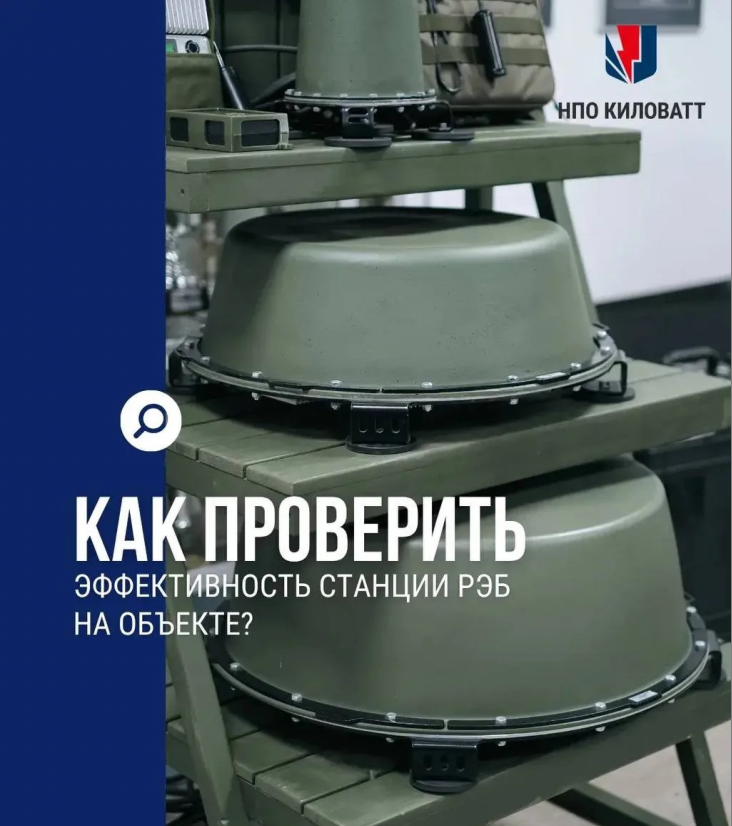

Чтобы убедиться в работоспособности станции РЭБ, ее недостаточно просто включить. Для эффективной защиты от беспилотных угроз, на объекте должна проводиться полноценная проверка, которая включает несколько этапов:
Радиообследование объекта
Наши специалисты оценивают рельеф местности, направления подлета, наличие металлических конструкций, ЛЭП, вышек связи, складов, ангаров, техники и других факторов, которые могут влиять на распространение радиосигнала.
Определение сценариев угроз
Для стационарного объекта, колонны, транспорта или промышленной площадки схема защиты будет разной. Важно заранее определить, что именно необходимо защищать: периметр, технику, входную группу, склад, маршрут движения или отдельную позицию.
Проверка зон покрытия
После установки оборудования оценивается фактическая зона действия, а не только паспортные характеристики. Реальная дальность и эффективность зависят от высоты установки антенн, направления излучения, помеховой обстановки и особенностей местности.
Проверка взаимодействия обнаружителя и станции РЭБ
Отдельно тестируется работа связки «СИГНАЛ-М2» + станция подавления: обнаружение сигнала, автоматическое включение РЭБ, время реакции, стабильность срабатывания и отсутствие ложных запусков.
Поиск участков с ослабленным покрытием
Даже при правильно подобранном оборудовании на объекте могут оставаться зоны, где эффективность ниже расчетной. Такие участки выявляются в ходе практической проверки и корректируются за счет настройки антенн, изменения точки установки или добавления второго контура защиты.
Финальная настройка под объект
После испытаний корректируются диаграммы направленности, зоны перекрытия, режимы работы и логика включения оборудования.
Именно поэтому грамотный подбор РЭБ начинается не с вопроса «какую станцию купить», а с вопроса: какую задачу нужно закрыть и в каких условиях будет работать система.
НПО «КИЛОВАТТ» — российский разработчик и производитель станций РЭБ, резидент инновационного центра «Сколково». Собственное научно-конструкторское бюро, производство, лабораторная база и возможность испытаний, позволяют не только разрабатывать инновационные решения РЭБ, но и быстро адаптировать их под конкретные задачи заказчика, реальные условия эксплуатации и меняющуюся обстановку.
Сотрудники НПО «КИЛОВАТТ» предоставляют консультации всем, кто заинтересован в защите от беспилотников, задают важные вопросы о площади объекта, рельефе местности и др. и подбирают станции РЭБ, которые лучше помогут защитить конкретный объект от БПЛА. Даже если человек первый раз сталкивается с темой защиты от дронов с помощью систем РЭБ, мы поможем вам разобраться в этом вопросе, объясним понятным и простым языком, как все работает и станция с какими характеристиками лучше подойдет для защиты вашего объекта.
